Interface do FactoryTalk Optix Studio

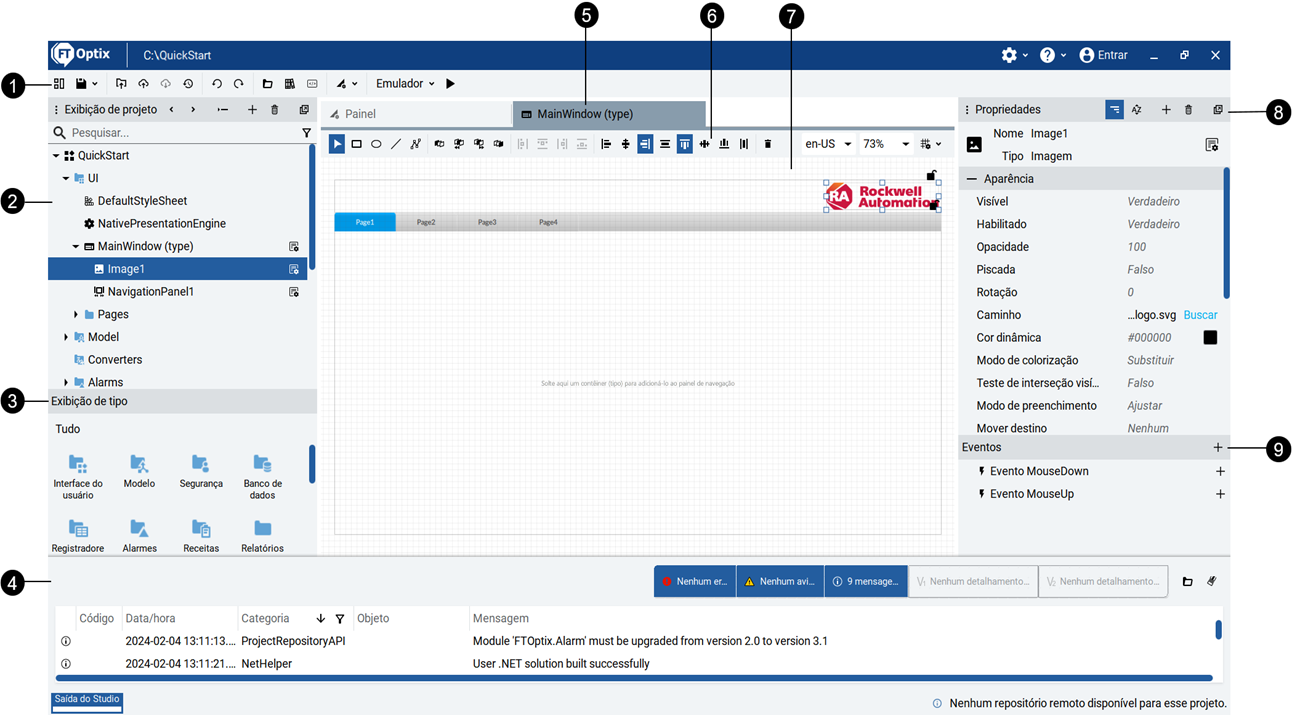

Veja a seguir um exemplo do

FactoryTalk Optix Studio

em tempo de design.

Itens da interface
Item	Nome	Descrição
	Barra de ferramentas principal	Comandos que se aplicam a todas as partes da interface do usuário.
	Exibição de projeto	Modelo de informação do projeto que exibe o conteúdo e a estrutura do projeto em nós. Um nó pode ser um pai que tem nós filhos.
	Exibição de tipo	Tipos de objeto e tipos de variável nos quais as instâncias dos objetos se baseiam. Os tipos predefinidos são agrupados em pastas de acordo com o propósito. Os tipos personalizados são agrupados em pastas que refletem a estrutura na Exibição de projeto .
	Painel Output	Mensagens relacionadas à operação do Aplicativo FactoryTalk Optix . Os aplicativos que estão em execução e conectados ao FactoryTalk Optix Studio aparecem no Saída do Emulador .
	Guias	Guias dos objetos abertos que estão sendo modificadas no editor. Se você passar o mouse sobre uma guia para selecionar sem salvar o projeto, o sistema solicitará que você salve as alterações.
	Barra de ferramentas do Editor	Comandos que se aplicam ao tipo de objeto que está sendo modificado no editor.
	Editor	Editor de gráficos para objetos. Cada editor abre em uma nova guia e é usado para objetos gráficos e tipos de objetos, como por exemplo, importadores de tags e receitas.
	Painel Propriedades	Propriedades a serem definidas para o nó selecionado na Exibição de projeto ou no editor de objetos.
	Painel de eventos	Métodos com eventos gerados pelo nó selecionado no momento. Consulte Eventos.
