添加高级 SVG 图像

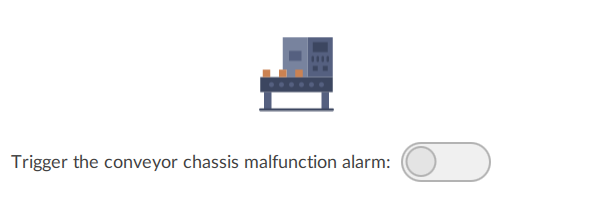

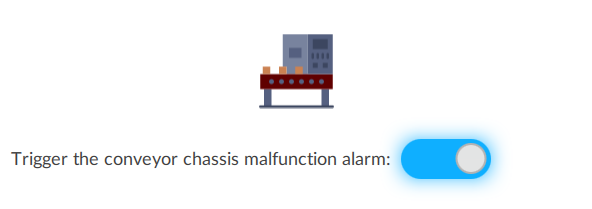

将高级 SVG 图像添加到画布，以在设计时或运行时更改图像中各个部分的属性。例如，可以通过突出显示硬件组件表示形式来指示硬件部件故障。

先决条件

要控制图像属性，请获取符合以下要求的 SVG 文件：

文件格式为 SVG 1.2 Tiny

文件包含要配置的所有图像元素和属性

存在填充和笔画属性，并且颜色定义为 XML 属性或内联 CSS

颜色值为十六进制

示例：符合要求的 SVG 文件。

小贴士: 如果 SVG 文件不符合要求，则图像将按预期显示，但您无法更改图像属性。

添加高级 SVG 图像

在

项目视图

中，右键单击包含图像的对象或文件夹，然后选择

新建

绘图

高级 SVG 图像

。

双击画布上显示的空图像

。

在

选择文件

中，选择要显示的图像，然后选择

选择

。

小贴士:

要查找条目，请开始在

选择文件

中键入要查找的条目名称。

如果在

选择文件

中没有看到该文件，请选择

导入文件

，在

导入文件

中选择要导入的文件，然后选择

选择

。

（可选）在文本编辑器中打开 SVG 文件，并验证 SVG 文件中是否存在要更改的图像元素

@id

特性和要修改的属性。

例如，为了能够更改机架的多边形样式：

<g id="ConveyorChassis">
    <polygon style="fill:#3C4660;" points="8.532,379.733 503.466,379.733 503.466,277.333 8.532,277.333"/>
</g>

在

属性

中，展开

SVG 元素属性

，然后在

中选择要更改的图像元素。

小贴士: SVG 文件元素的下拉选项与 SVG 文件元素的

@id

特性相对应。如果下拉框中未显示值，表示 SVG 图像可能与控制图像属性所需的要求不符。

在

属性

中，选择要为所选图像元素更改的属性，然后在

值

中，选择

添加动态链接

以创建复杂的动态链接，或者为所指示的属性输入一个值：

颜色

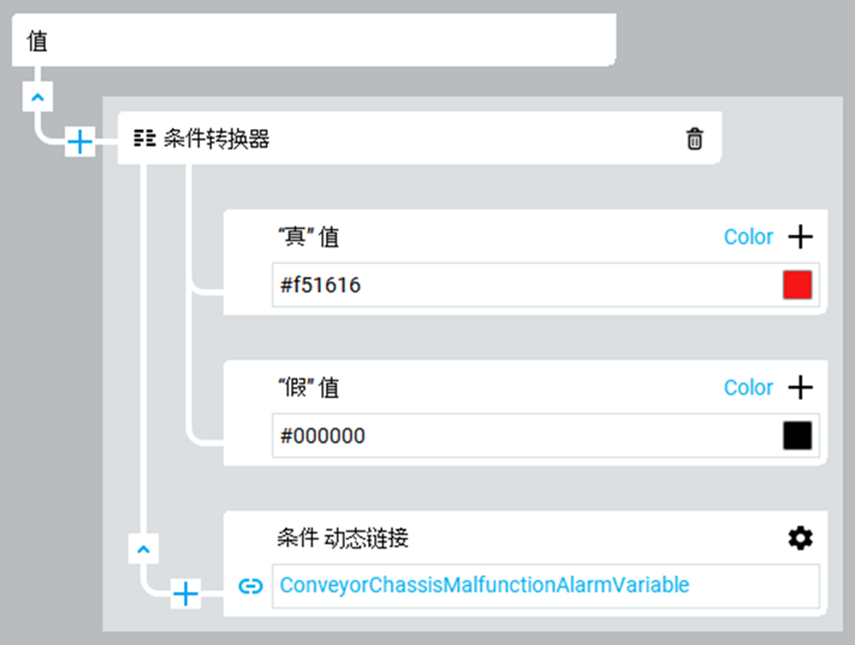

。选择或输入颜色的十六进制值，或者使用转换器创建一个指向十六进制颜色值的复杂动态链接。例如：

不透明度

。输入一个介于 0 和 100 之间的值，使图像元素完全透明或完全不透明。

笔画宽度

。以像素为单位输入线条的宽度。

笔画虚线数组

。通过以下任一方式指定虚线数组：

选择或输入

实线

。这是默认设置。

输入单个数字。该数字既表示虚线的长度，又表示虚线之间的间距长度。例如，输入 5 可使虚线长度和虚线之间的间距长度均为 5 个像素。

配置以分号分隔的数字序列，采用可重复的格式：#;#。第一个数字表示虚线的长度，每个分号后面的数字表示虚线之间的间距长度。所输入的序列将重复出现。例如，如果输入 5;2;10;3，表示第一个虚线为 5 个像素，其后面的间距为 2 个像素；再后面是第二个虚线，它为 10 个像素，其后面的间距为 3 个像素。该序列重复出现，结果是，在整条线中先显示短虚线，后显示长虚线。

小贴士:

将虚线数组属性绑定到控制器中的字符串变量或标签时，如果运行时将无效的字符串值更改为 SVG 文件中的值，则会导致生成虚线数组属性值。

例如，如果虚线数组在高级 SVG 中被定义为实线，但当前显示为虚线模式，如果虚线数组属性中绑定标签的值更改为无效值（如 abc）或包含字符串格式错误（如 1;5:8），该值将恢复为 SVG 文件中指定的实线。

小贴士: 为图像元素选择的属性必须与图像元素一起位于 SVG 图像文件中，否则您将无法为图像元素配置属性。

要为 SVG 添加其他属性，请选择

SVG 元素属性

旁边的
