FactoryTalk Optix Studio 帮助

FactoryTalk Optix Studio 界面

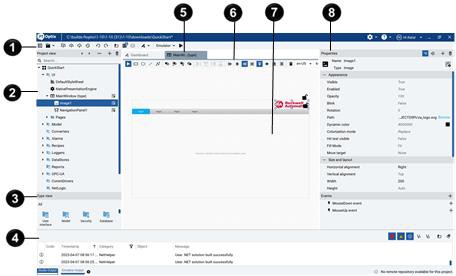

下面是设计时的

FactoryTalk Optix Studio

用户界面示例。

条目	名称	说明
	主工具栏	适用于用户界面所有部分的命令。
	项目视图	项目信息模型，以节点的形式显示项目的内容和结构。节点可以是具有子节点的父节点。
	类型视图	对象实例所依据的对象类型和变量类型。预定义类型根据其用途按文件夹分组。自定义类型按文件夹进行分组，文件夹能够反映项目视图中的结构。
	“输出”窗格	与 FactoryTalk Optix 应用程序的操作相关的消息。正在运行且连接到 FactoryTalk Optix Studio 的应用程序显示在仿真器输出上。
	选项卡	正在编辑器中修改的已打开对象的选项卡。
	编辑器工具栏	适用于正在从编辑器中修改的对象类型的命令。
	编辑器	对象的图形编辑器。每个编辑器都在新选项卡中打开，可用于图形对象和对象类型，例如标签导入器和配方。
	“属性”窗格	在项目视图或对象编辑器中设置选定节点的属性。

“属性”窗格

“输出”窗格
