FactoryTalk Optix Studio-Schnittstelle

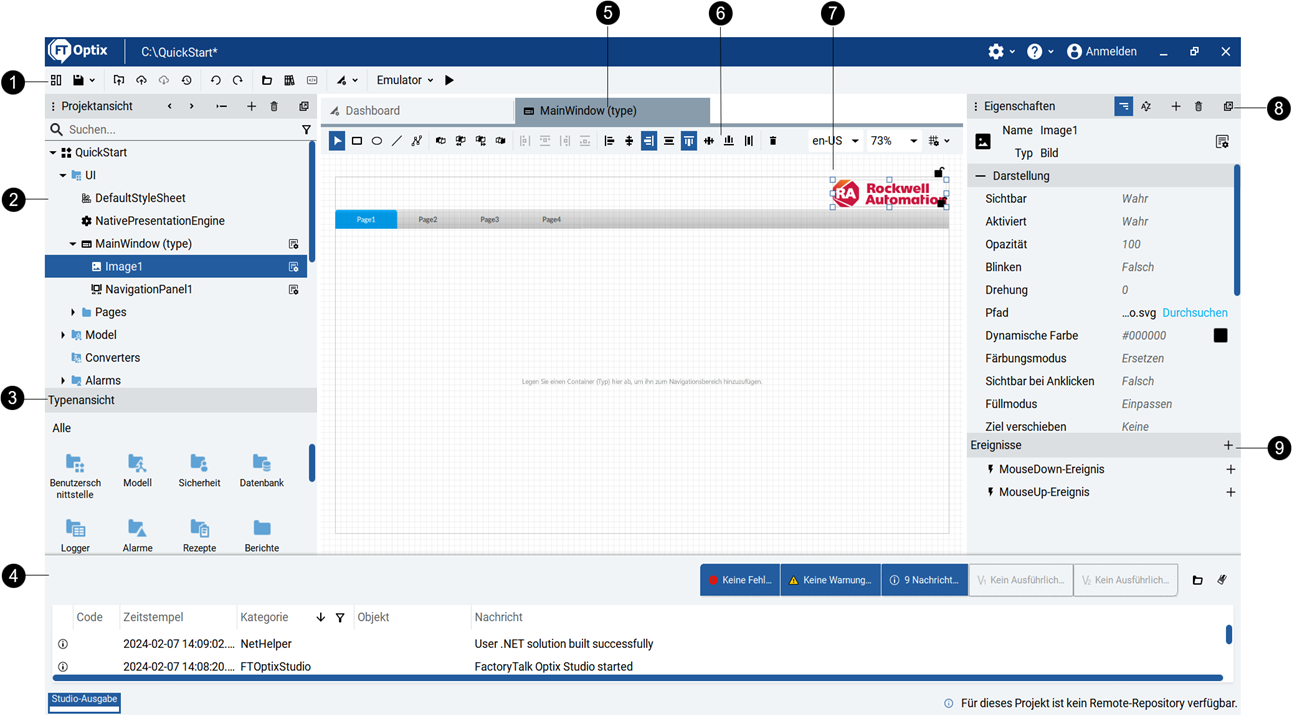

Es folgt ein Beispiel für

FactoryTalk Optix Studio

zur Entwurfszeit.

Elemente der Schnittstelle
Element	Name	Beschreibung
	Hauptsymbolleiste	Befehle, die für alle Teile der Benutzeroberfläche gelten.
	Projektansicht	Projektinformationsmodell, das den Inhalt und die Struktur des Projekts in Knoten darstellt. Ein Knoten kann ein übergeordneter Knoten sein, der untergeordnete Knoten hat.
	Typenansicht	Objekttypen und Variablentypen, auf denen die Instanzen von Objekten basieren. Vordefinierte Typen sind entsprechend ihrem Zweck in Ordnern gruppiert. Benutzerdefinierte Typen sind in Ordnern gruppiert, die die Struktur in Projektansicht widerspiegeln.
	Fensterbereich „Ausgabe“	Meldungen zum Betrieb der FactoryTalk Optix-Anwendung . Anwendungen, die ausgeführt werden und mit FactoryTalk Optix Studio verbunden sind, erscheinen unter Emulator-Ausgabe .
	Registerkarten	Registerkarten der geöffneten Objekte, die im Editor geändert werden. Wenn Sie den Mauszeiger über eine Registerkarte bewegen, um auszuwählen, ohne das Projekt zu speichern, werden Sie aufgefordert, Ihre Änderungen zu speichern.
	Symbolleiste des Editors	Befehle, die für den Objekttyp gelten, der im Editor geändert wird.
	Editor	Grafikeditor für Objekte. Jeder Editor wird in einer neuen Registerkarte geöffnet und wird für Grafikobjekte und Objekttypen, wie Tag-Importer und -Rezepte, verwendet.
	Fensterbereich „Eigenschaften“	Eigenschaften, die für den ausgewählten Knoten in der Projektansicht oder im Objekteditor eingestellt werden können.
	Ereignisfenster	Methoden mit Ereignissen, die durch den aktuell ausgewählten Knoten erzeugt werden. Weitere Informationen finden Sie unter Ereignisse.
